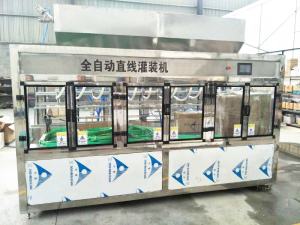

直線菠萝菠萝蜜网站屬機電氣一體化設備，因其定量調整方便，適應範圍很廣而受到包裝市場的歡迎，普遍應用於白酒、礦泉水等液體的常壓灌裝；按照使用的定量閥的不同，分為電磁閥類和氣動閥類，電磁閥在灌裝過程中需要頻繁開閉，易損壞，因此逐漸被市場淘汰，氣動閥則以清潔衛生、長期穩固而被用戶歡迎。下麵介紹直線菠萝菠萝蜜网站的氣動控製係統。

     直線菠萝菠萝蜜网站的主要結構

     直線菠萝菠萝蜜网站分為電控部分、輸送部分、定位升降部分和灌裝部分

     1.電控部分由傳感器、PLC及觸摸屏等自控元件組成，主要完成定量調整、自動控製任務；

     2.輸送部分由輸送機、出瓶氣缸、進瓶氣缸組成，進瓶氣缸帶動進瓶門刀控製進瓶數量，出瓶氣缸帶動出瓶門刀控製出瓶數量；

     3.定位升降部分由固定架、

左右升降氣缸、升降導向杆、複位彈簧、彈簧調節螺母、升降絲杆、瓶口導向

套組成。整體灌裝定量角座閥安裝在固定架上，當灌裝瓶高不同時，由升降調節絲杆帶動固定架上下移動調節高；固定架在常態下是由左右複位彈簧壓緊在上端位置，當左右升降氣缸動作時，固定架沿升降導向杆向下運動，利用瓶口導向套將灌裝瓶口與灌裝嘴對正，從而保障灌裝液不噴濺在瓶口外；

     4.灌裝部分由總進液角座閥及二位四通電磁換向閥、蓄液箱、灌裝定量角座閥組成，總進液角座閥的開閉由蓄液箱內的浮球液位開關控製，灌裝定量角座閥的開閉由PLC通過計算控製，其開閉的時間的準確性直接影響到灌裝精度，因此灌裝嘴出口直徑不宜過大（以≤4mm為宜）
